小动物磁共振MRI成像是一门可以在材料科学和生物医学基础研究等相关交叉领域有广泛应用的高新技术,在生物医学基础研究和疾病相关的应用研究中都极具广阔前景的新技术。以动物模型为对象的生物医学研究可以避免在人身上进行实验带来的风险,克服某些疾病潜伏期长、病程长的缺点,并且可以严格控制动物实验条件、减少个体差异的影响。影像学的手段,尤其是磁共振成像,是目前动物模型研究中不可或缺的工具之一。
HT-MRSI60-50系列小动物核磁共振成像与弛豫测量系统,采用1.5T永磁高均匀度磁场系统,磁场控制采用氘外锁场,确保磁场的稳定性以便于长期采集四维数据(稳定性10Hz/Month),同时降低对环境的要求(环境温度10-35度可以进行高精度工作)。处理计算机采用专用工作站实现大型数据处理能力。提供多种脉冲序列,用户可以任意编辑脉冲序列。适合小鼠、小动植物的分子影像研究等科研工作。
一、设备工作条件
1、工作电压220V、50Hz;
2、环境温度:5-30℃;相对湿度:<70%;对工作环境无特殊要求;
二、主要技术参数
1、磁体类型:永磁体;
2、磁场强度:1.45T ±0.05T;
3、H共振频率:61.5MHz±2MHZ;
4、磁极直径为200mm;
5、配套1.5T动物成像样品线圈尺寸:Φ50mm×H80mm (大鼠线圈);Φ35mm×H45mm(小鼠线圈);
6、磁场均匀度:优于8ppm, Φ50mm*H80mm全空间(大鼠线圈);
7、磁体控温:非线性精准恒温控制,25~35℃范围内可调,腔体控温精度为±0.005℃;显示精度0.001℃;
8、信噪比:55dB,图像畸变度:<1%;
9、图形分辨率:普通模式128*128*128(三维),256*256*128(三维),高分辨模式 512*512*256(三维) ,
10、空间分辨率:普通模式≥0.15mm、最高模式≥0.08mm;
11、磁场稳定度:磁场稳定性每小时拉莫尔频率漂移100Hz/h;
12、梯度场强 300 mT/m;
13、图像线性度:X、Y、Z三个方向均优于98%(45mm×45mm×45mm);
14、 绝对分辨率优于0.08mm;
15、 ******梯度磁场:X、Y、Z方向300mT/m;
16、抗涡流梯度系统:采用低涡流极头材料,具备预加重涡流补偿技术;
三、设备主要功能
1、( 1H, 19 F)T1/T2核磁共振弛豫测量、造影剂(分子探针)体外及动物体内成像方面的研究;

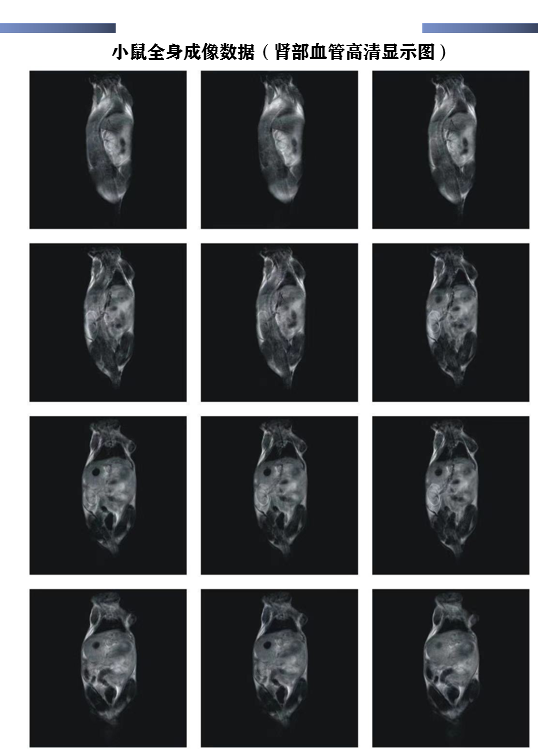

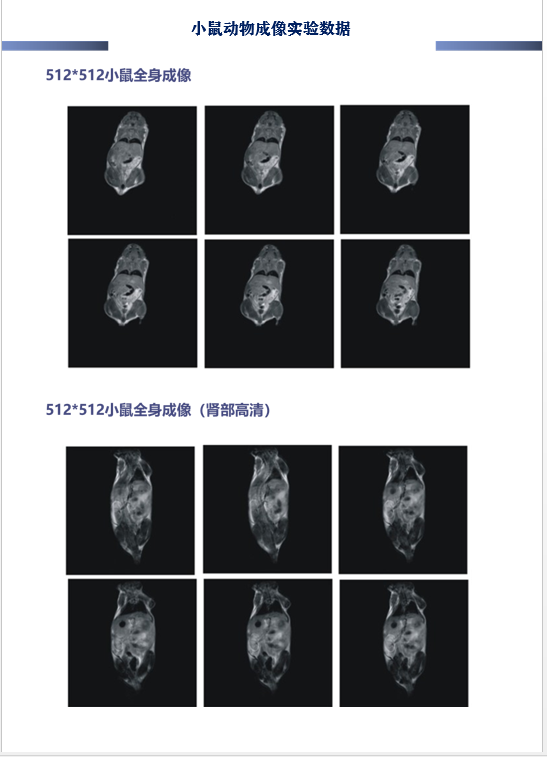

2、小鼠活体磁共振成像;大、小鼠三维核磁共振成像功能,(小动物三维核磁共振成像) ;
3、二维自旋回波T 1 加权图、T 2 加权图、质子密度加权像;
4、三维梯度回波(3DGRE)成像;,三维自旋回波成像实验,三维立体成像实验;
5、二维任意角度多层(MSE)成像;硬脉冲CPMG脉冲序列测量T2;反转恢复(IR)脉冲序列测量T1;
6、快速IR脂肪或水抑制成像功能;

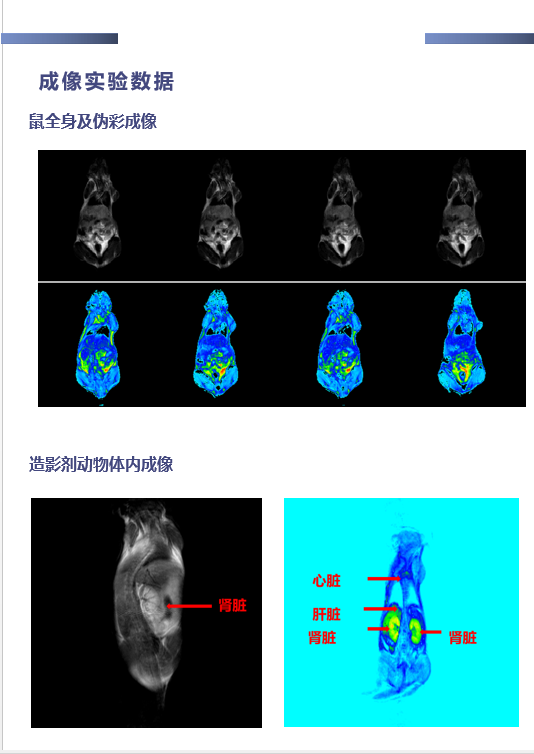

7、三维成像数据采集和图像反演三维立体重建(伪彩色图像重建);
8、能按DICOM国际通用的医学数字成像和通讯标准文件格式保存实验数据;
9、提供相关序列软件,弛豫时间采集测试软件,二维、三维成像软件,三维采集数据反演立体重建软件;
10、可实现实验数据图片多角度保存样品图片观察样品;
11、提供系统采用以太网采集,三维核磁共振成像采集软件可连接GPU运算系统;
12、所有软件序列源代码可以对用户开放,提供窗口客户可自行编写相关实验序列。
四、设备主要研究内容
1、可进行核磁成像原理性研究、成像技术实验、硬件结构实验和应用拓展实验;
2、核磁共振影像实验,三维空间成像和二维成像功能研究;
3、核磁共振成像科研性实验样品观察(大、小鼠等小动植物体等样品的三维、二维成像实验);
4、实验样品弛豫时间测量,实验样品图像多角度观察、任意角度保存,磁化率成像等相关实验,三维成像数据采集和图像反演三维立体重建(伪彩色图像重建)可以广泛应用于生命科学,医学影像,生物医药和医药临床前预实验等科研工作;
5、设备应用领域有磁共振设备学研究、生物医学工程,肿瘤分子影像造影研究,分子生物化学领域实验研究,小动物活体(如活体鼠核磁共振成像实验)成像实验等相关领域;
6、如大小鼠(动物)分子影像科研实验研究:
(1)肿瘤类动物模型研究;(2)肝部肿瘤、脂肪肝、其它肝部疾病研究;(3)皮下肿瘤研究; (4)靶向药物(纳米生物材料)研究;(5)基于磁共振造影剂的靶向研究;(6)磁共振造影剂(纳米载药、弛豫率分析)研究。
