1.0T60mm动物MRI
产品简介

HT-MRSI40-60KY(60mm)1.0T核磁共振大鼠成像研究系统(永磁磁体)

小动物磁共振MRI成像是一门可以在材料科学和生物医学基础研究等相关交叉领域有广泛应用的高新技术,在生物医学基础研究和疾病相关的应用研究中都极具广阔前景的新技术。以动物模型为对象的生物医学研究可以避免在人身上进行实验带来的风险,克服某些疾病潜伏期长、病程长的缺点,并且可以严格控制动物实验条件、减少个体差异的影响。影像学的手段,尤其是磁共振成像,是目前动物模型研究中不可或缺的工具之一。目前欧美各国政府都大力支持小动物磁共振成像研究。该系统的购置充分考虑了科学研究和实际应用的需求,可针对小动物进行形态学、波谱学和功能影像等方面的前沿性研究,将进一步提升科研单位在该领域的研究水平和地位。高场强核磁共振小动物成像(Animal MRI)是衡量综合性医院科研水平和科研工作深度的标志性分析测试研究仪器,目前开始在国内发展,正在成为教学、科研和重点学科、重点实验室建设不可或缺的分析测试研究手段。

产品详情

根据目前国内核磁共振成像设备的实验要求推出1.1T永磁大鼠核磁共振成像系统,主要技术参数和实验功能如下:

主要技术参数

1、磁场强度:1.0T ±0.05T;

2、H共振频率:42MHz±2MHZ;

3、磁极直径:300mm;

*4、有效样品直径(探头线圈)尺寸:Φ60mm*H80mm

*5、实验样品:大鼠全鼠全空间成像实验、造影剂体外体内实验

*6、磁场均匀度:小于8ppm(50mm×50mm×80mm)

*7、图形分辨率:普通模式 128×128×128 最高分辨率 256×256×128,

*8、梯度磁场强度:10Gs/cm(1mT/cm或100mT/m)

*9、绝对分辨率:0.08mm(以0.05mm水模为标准)

10、图像线性度:X、Y、Z三个方向均优于98%(50mm×50mm×80mm)

11、******梯度磁场:X,Y、Z方向100mT/m

12、温度控制稳定度:腔体控温精度为±0.005℃;显示精度1m℃.

13、磁场稳定度:磁场稳定性每小时拉莫尔频率漂移小于100Hz/h

14、空间分辨率:普通模式0.15mm  最高模式0.05mm


主要实验功能:

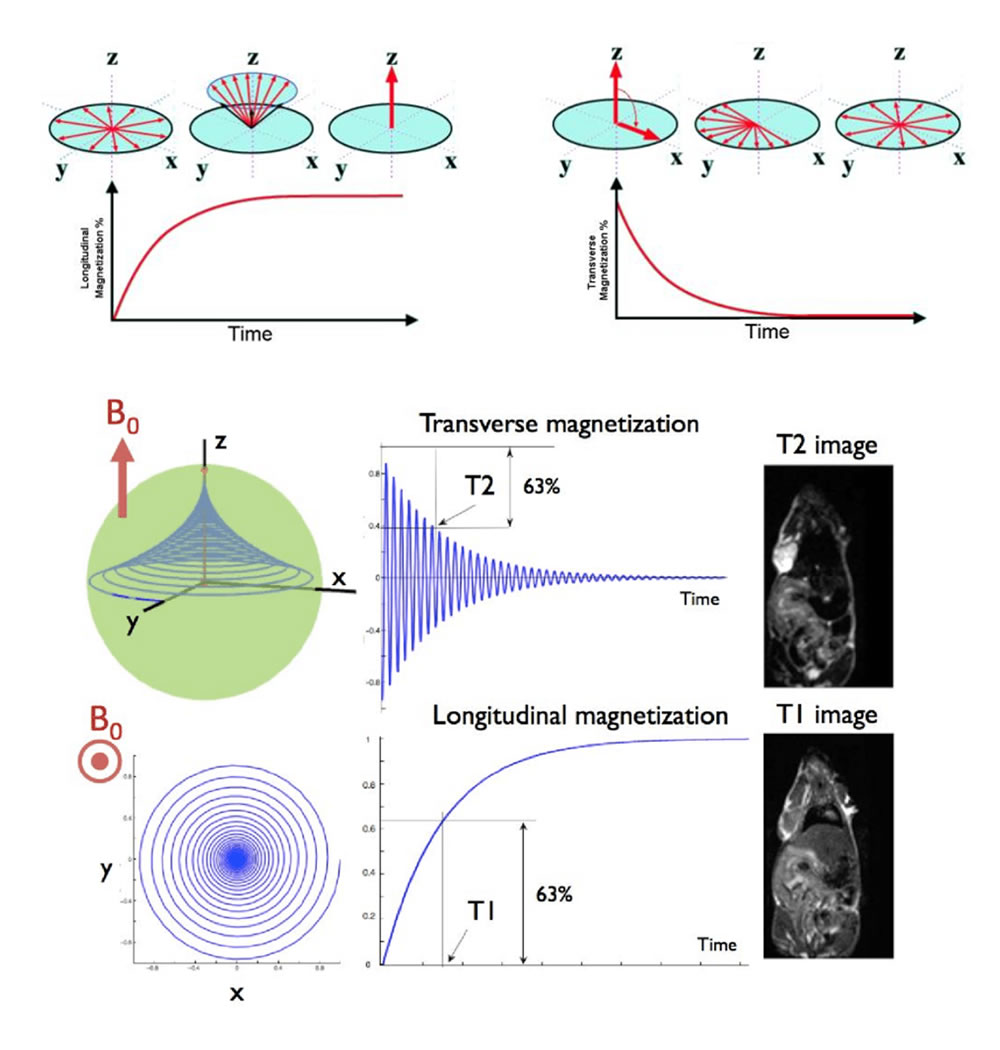

1、T1/T2核磁共振造影剂弛豫测量、造影剂的体外及动物体内成像方面的研究

2、大鼠活体磁共振成像;

3、二维自旋回波T1加权图、T2加权图;

4、三维梯度回波(3DGRE)成像;,三维自旋回波成像实验,三维立体成像实验

5、二维任意角度多层(MSE)成像;硬脉冲CPMG脉冲序列测量T2;反转恢复(IR)脉冲序列测量T1;硬脉冲测量T2*;

6、三维成像数据采集和图像反演三维立体重建(伪彩色图像重建)

7、能按DCOM国际通用的医学数字成像和通讯标准文件格式保存实验数据


主要实验内容

1、可进行核磁成像原理性研究、成像技术实验、硬件结构实验和应用拓展实验。

2、核磁共振影像实验,四维(分子影像)核磁共振谱成像,三维空间成像

3、核磁共振影像提高及伪影研究实验,自旋回波序列各种参数对成像效果的影响的研究:

4、核磁共振成像科研性实验样品观察(小鼠,小动植物体等样品的三维、二维成像实验),小鼠分子影像科研实验研究;

5、实验样品弛豫时间测量,实验样品图像多角度观察、任意角度保存,磁化率成像等相关实验,三维成像数据采集和图像反演三维立体重建(伪彩色图像重建)可以广泛应用于生命科学,医学影像,生物医药和医药临床前预实验等科研工作。

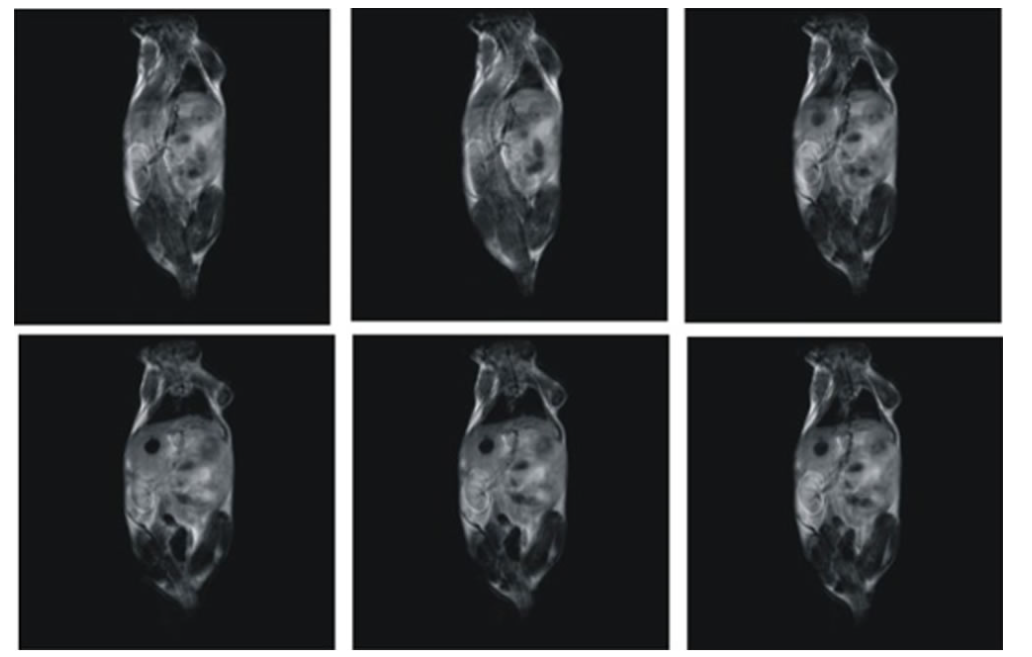

附件3:成像实验数据   3.1,1.采集阵列 128*128,小鼠腹部成像图



3.3.1小鼠全身成像图


3.3.2小鼠全身成像伪彩色图


4.1.1大鼠全身成像图片


4.1.2大鼠全身伪彩色成像图片



6.1.1小鼠全身含尾部伪彩色图片



6.1.2小鼠全身图片(肾部血管高清显示)


6.1.3小鼠全身图片512采集

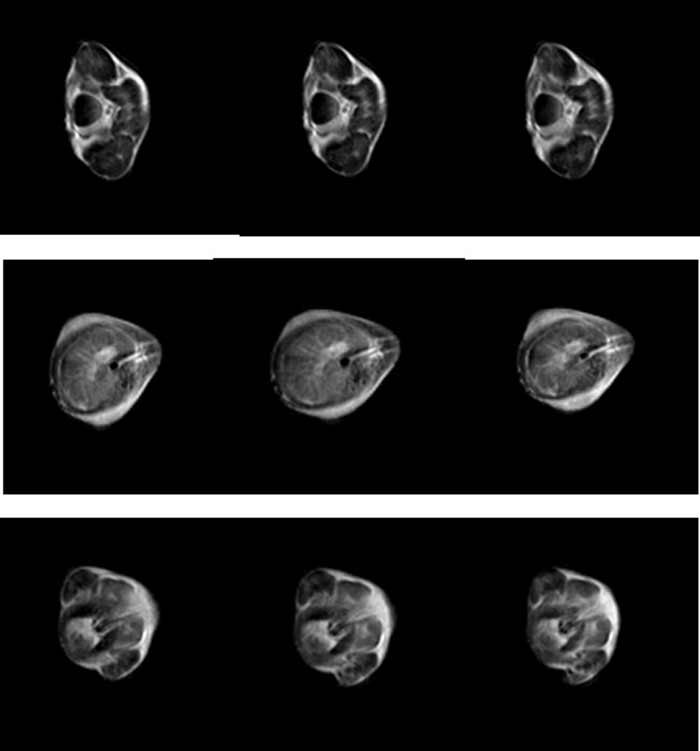

肿瘤鼠图片:



7.1植物体实验数据:

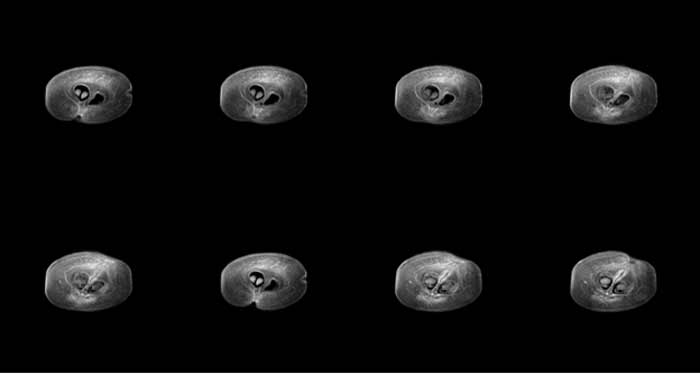

梨子实验图片
