仪器特点

1、采用高磁能积磁钢，所以体积小；

2、磁体采用亚微米精度加工技术，所以磁场均匀度高；

3、磁铁采用恒温控制器，所以有较高的稳定性；

4、由于射频电路采用DDS技术，所以工作频率可以保证高稳定度的前提下大范围（10-20MHz）高分辨率（1Hz）调节；

5、采用正交检波技术能精确测量射频相位，这有利于物理理论工作者了解量子力学能级跃迁机理（核磁共振态密度理论）；

6、本仪器只能放入10mm大小的样品，所以主要用于教学，如尺寸较小的种子、小动物的组织切片等。在测量驰豫时间上可以作为分析测量仪器如种子含油量、含水量测量等。

仪器实验功能

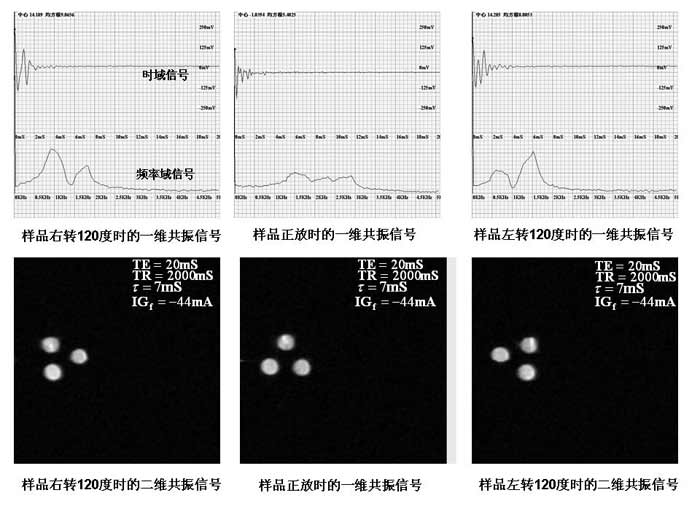

1、一维核磁共振成像;

2、二维核磁共振成像(包括频率空间编码和相位空间编码);

3、自旋回波测量T1;

4、反转恢复法测量T2;

5、T1加权图、 T2加权图

6、简单三维核磁共振成像，三维核磁共振成像数据反演;

7、可测量二甲苯化学位移分裂;

8、IR序列伪彩色加权图研究实验;

9、脉冲法测量氢核的共振频率;

仪器技术参数

1、磁场强度：0.5±0.05T ；

2、H共振频率：21MHz±2MHZ；

3、磁场均匀度：10ppm

4、样品尺寸：Φ10mm

5、图形分辨率：普通模式128*128*128，256*256*256

6、探头线圈直径：Φ15mm

7、探头线圈采样宽：2000KHz

8、图像畸变度：<3%

9、脉冲频率范围：1~30MHz

10、磁场稳定度：磁场稳定性每小时拉莫尔频率漂移小于100Hz/h；

11、温度控制稳定度：腔体控温精度为±0.005℃；显示精度0.001℃

12、空间分辨率     普通模式0.05mm

13、成像均匀度：5ppm（Φ10mm成像空间)

14、信噪比：52dB

仪器主要实验内容

1、可进行核磁共振成像原理性实验、成像技术实验、硬件结构实验和应用拓展实验。

2、核磁共振影像基础实验

3、核磁共振影像提高及伪影实验，自旋回波序列各种参数对成像效果的影响

4、伪影观察a.折叠伪影观察b.拉链伪影观察c.化学位移伪影观察

5、核磁共振成像研究性实验样品观察(植物体等样品)
