HT－ANNMR－50三维核磁共振成像仪器是基于设备学教学科研用实验仪器，它适用于生物医学工程、医疗电子工程、影像设备、医学物理、等专业,可用于核磁共振成像原理、磁共振成像技术以及MRI设备硬件组成研究等实验。该仪器也可用于脉冲序列研究和医学影像的动物实验的科研工作以及核磁共振成像技术应用拓展等方面的研究实验.

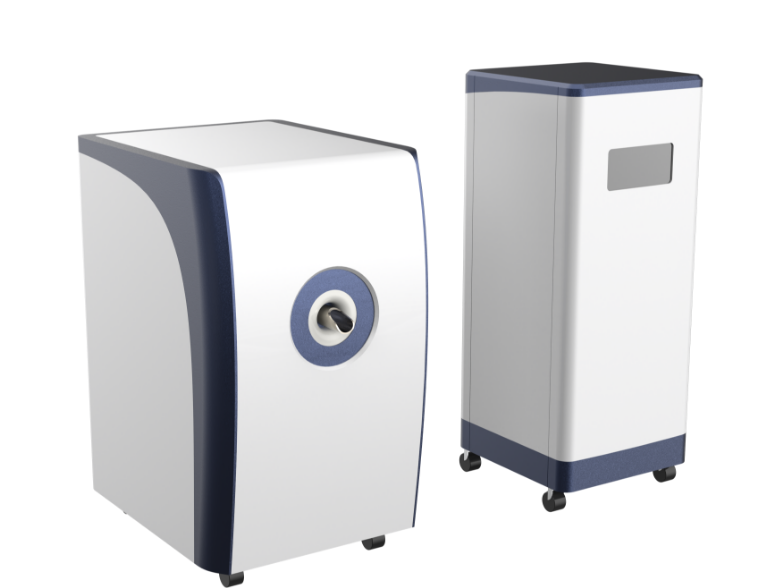

本仪器由恒温磁体（包括测量系统）、电源、计算机及处理软件成。其中恒温磁体由恒温器、磁体、梯度线圈、射频探头、射频测量系统、脉冲控制器等组成。电源由梯度线圈驱动器、直流电源等组成。磁极采用高电阻率软磁材料,梯度线圈采用自屏蔽设计,具有极低的涡流效应,可以实现因涡流而难以实现的各种EPI序列。
主要实验功能
1、核磁共振成像基础教学实验功能
2、二维核磁共振成像实验，包括T1加权图和T2加权图实验
★3、三维空间核磁共振成像实验
★4、提供GPU三维核磁共振图像重建，三维立体显示、三维核磁共振成像数据反演软件
★5、完成基本的四维谱成像实验，核磁共振植物的油水分离伪彩色成像实验
6、可编程脉冲序列发生器(包括 CPMG脉冲测量T2)，适用EPR、SE、3DGE序列研究开发；用户可自编写序列
7、自旋回波测量T2实验，三维自旋回波实验
8、反转恢复测量T1实验
9、梯度回波实验，三维梯度回波研究实验
10、IR序列伪彩色加权图研究实验
11、测量原子核的核磁矩实验
12、影像与无损、无放射性探伤实验

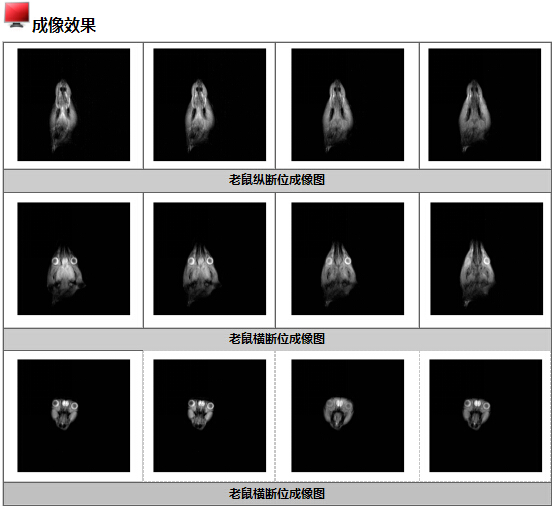

★13、小鼠、大鼠三维核磁共振成像功能，（小动植物三维核磁共振成像）
14、提供软件，弛豫时间采集测试软件，三维采集数据反演立体重建软件
★15、能按DCOM国际通用的医学数字成像和通讯标准文件格式保存实验数据
性能指标
1、磁场强度：0.46 T - 0.52T;
2、H共振频率：19-23MHz之间；
3、磁极直径：250mm;
4、样品直径尺寸：Φ50mm
5、磁场均匀度：小于8ppm(50mm×50mm×50mm)；
6、图形分辨率：普通模式 128×128×128 最高分辨率 256×256×128，512*521*256
7、空间分辨率：普通模式0.15mm 最高模式0.08mm
8、温度控制精度：腔体控温精度为±0.005℃；显示精度1m℃.
9、磁场稳定度：磁场稳定性每小时拉莫尔频率漂移100Hz/h
10、******梯度磁场：X，Y、Z方向70mT/m
10、图像线性度：X、Y、Z三个方向均优于98%（50mm×50mm×50mm）
主要实验内容
1、可进行核磁成像原理性实验、成像技术实验、硬件结构实验和应用拓展实验。【1】
2、核磁共振影像基础实验，医学影像物理学专业、生物医学工程专业实验、影像技术、影像设备研究等相关实验。
3、核磁共振影像提高及伪影研究实验，自旋回波序列各种参数对成像效果的影响的研究【1】
*4、核磁共振成像研究性实验样品观察(小鼠，小动植物体等样品的三维、二维成像实验)
5、三维成像数据采集和图像反演三维立体重建（伪彩色图像重建）
6、实验软件方面，提供相关序列软件，给用户留有源程序端，用户可以根据实验教学需要拓展相关实验序列。
