25mm三维核磁共振成像教学实验仪器
产品简介

HT-3DNMR-25 三维核磁共振成像技术实验仪器主要是研究动植物三维、二维核磁共振成像设备,它适用于应用物理专业、核物理专业、医学影像专业、生物工程专业的实验教学、科研工作。本仪器可应用于:材料科学、食品科学和医学研究,尤其在农业对植物和昆虫等小尺寸的动植物的无损检测有特殊的意义。本仪器由恒温磁体(包括测量系统)、电源、计算机及处理软件组成。其中恒温磁体由恒温器、磁体、梯度线圈、射频探头、射频测量系统、脉冲控制器等组成。电源由梯度线圈驱动器、断层线圈驱动器、直流电源等组成。

产品详情

设备主要功能

1、核磁共振成像功能、造影剂弛豫时间T1、T2测试功能、造影剂驰豫率R1、R2测试功能,造影剂小鼠体内成像功能。

2、二维核磁共振成像实验,包括T1加权图和T2加权图

3、三维空间核磁共振成像实验

*4、三维核磁共振图像重建,三维重建显示、三维核磁共振成像数据反演

5、可编程脉冲序列发生器(包括 CPMG脉冲测量T2),适用EPR、SE、3DGE序列研究开发;用户可自编写序列

6、自旋回波测量T2实验,三维自旋回波实验、反转恢复测量T1实验

7、梯度回波实验,三维梯度回波研究实验

8、IR序列伪彩色加权图研究实验、测量原子核的核磁矩实验

9、影像与无损、无放射性探伤实验

10、小鼠体内成像三维核磁共振成像功能,(小动植物三维核磁共振成像)

11、提供软件,弛豫时间采集测试软件,三维采集数据反演立体重建软件

12、可实现实验数据图片多角度保存样品图片观察样品


设备性能指标

1、磁场强度:0.45 T - 0.5T;

2、H共振频率:18-22MHz之间;

3、磁极直径:150mm

*4、有效样品直径(探头线圈)尺寸:25mm,Φ25mm*H35mm

*5、实验样品:能实现4周龄以上小鼠成像实验、小动植物体实验

*6、磁场均匀度:小于8ppm(25mm×25mm×25mm)

*7、图形分辨率:普通模式 128×128×128 最高分辨率 256×256×128,

*8、梯度磁场强度:10GS/cm

 *9、绝对分辨率:0.08mm

10、图像线性度:X、Y、Z三个方向均优于98%(20mm×20mm×20mm)

11、******梯度磁场:X,Y、Z方向100mT/m

12、温度控制稳定度:腔体控温精度为±0.005℃;显示精度1m℃.

13、磁场稳定度:磁场稳定性每小时拉莫尔频率漂移100Hz/h

14、空间分辨率:普通模式0.15mm  最高模式0.08mm


仪器主要实验内容

(1)可进行核磁成像原理性实验、成像技术实验、硬件结构实验和应用拓展实验,造影剂体外成像,弛豫时间,弛豫率测量实验。

(2)核磁共振影像基础实验,医学物理、材料物理等专业、生物医学工程专业实验、影像技术、影像设备研究等相关实验。

(3)核磁共振影像提高及伪影研究实验,自旋回波序列各种参数对成像效果的影响的研究

(4)核磁共振成像研究性实验样品观察(小鼠造影剂体内实验,小动植物体等样品的三维、二维成像实验)

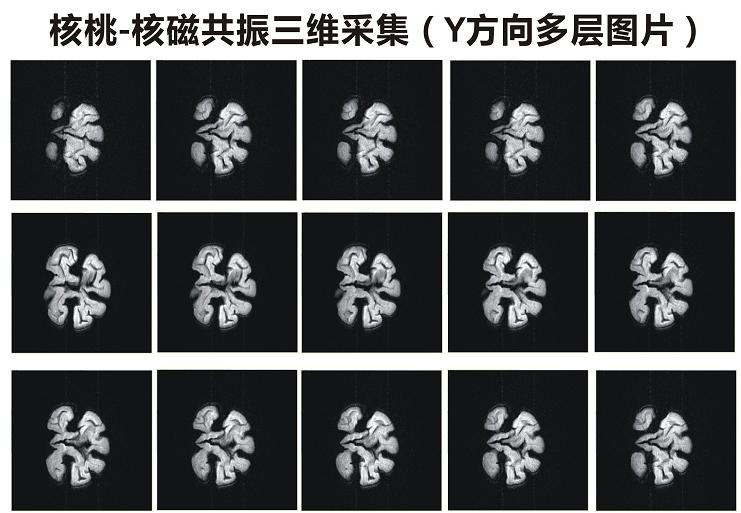

(5)三维成像数据采集和图像反演三维立体重建(伪彩色图像重建)
