核磁共振谱成像（magnetic resonancees spectrscopic imaging, MRSI）是生物医学研究进入分了水平的重要检测工具之一。MRSI是在磁共振成像（MRI）的基础上发展起来的，它比M RI的功能增加了样品中自旋核的物理化学环境及分子结构。
HT-4DMRSI-20 核磁共振谱成像采用高均匀度磁场系统，磁场控制采用氘外锁场，确保磁场的稳定性以便于长期采集四维数据（稳定性10Hz/Month），同时降低对环境的要求（环境温度10-35度可以进行高精度工作）。处理计算机采用专用工作站实现大型数据处理能力。提供多种脉冲序列，用户可以任意编辑脉冲序列。采用高线性梯度线圈（98%的线性度）图像畸变度小于1%。适合植物、小动物的科研工作。
基础功能：
1．三维空间成像和一维化学位移谱成像
2．二维核磁共振成像：SE序列的空间频率编码和相位编码，包括Ｔ１加权图和Ｔ２加权图
3．自旋回波测量T2，反转恢复测量T1
4．IR脉冲成像序列：伪彩色实虚部二维成像
5．Dixon化学位移成像：纯水图，纯脂肪图
6．GE脉冲序列二维成像
7．EPI脉冲序列快速成像
8、三维空间成像(128*128*128)
9、4D 傅里叶变换 SE 序列，SE序列（自旋回波序列）成像T1mapping T2mapping。
10、GE序列（梯度回波序列），GE 脉冲序列二维成像；
11.回波时间编码谱成像（ ETE ）；
12.回波平面成像。
13. 四维磁化率成像。
14. 四象限成像（相位图像）。
15. IR序列加权成像（四象限图）。
技术性能指标：
1．四维成像功能：64*64*64*64
2．磁场强度：0.51T
3．H共振频率：21.7MHz
4．样品尺寸：直径20mm（四维成像），25mm（三维成像），
5．磁场均匀度：<1ppm, 20mm空间
6．温控稳定度：0.06K/h,开机后两小时
7．图像畸变度：<1%
8．图形分辨率：普通模式128*128*128(三维)，256*256(二维)，高分辨模式 512*512(二维)
9.图像线性度：X、Y、Z三个方向均优于98%（20mm×20mm×20mm）
10. ******梯度磁场：X，Y、Z方向70mT/m
11. 磁场稳定度：磁场稳定性每小时拉莫尔频率漂移100Hz/h
实验内容：
（1）、可进行核磁共振成像原理性实验、成像技术实验、硬件结构实验和应用拓展实验。
（2）、核磁共振成像基础实验,核磁共振影像提高及伪影实验，核磁共振多种序列研究和相关应用研究
（3）、核磁共振含水量，含油率测量，含吸附水测量实验，以及成像功能，种子吸水发芽过程中含水率和水组织形态变化的观察（自由水和吸附水转变过程）
（4）、粮油测量（玉米、芝麻、大豆、花生）等样品的含水率，含油率的测量实验、成像研究等相关实验
(5) 可完成核磁共振油水分离成像，纯水图，脂肪图成像，化学位移成像等科研功能。
仪器优势特点：
*1．采用钴系低温度系数磁钢及恒温控制器所以保证磁场稳定。
*2．磁体采用亚微米精度加工技术保证磁场高均匀度，可达到磁场均匀度：<1ppm，20mm样品空间。实现三维数据立体反演与立体重建。
3．由于射频电路采用DDS技术保证工作频率可以在保证高稳定度的前提下大范围(10-20MHz)高分辨率(1Hz)调节。
*4．目前能完成市面上常见的多种核磁共振序列包括EPI序列等。
*5. 核磁共振油水分离成像，纯水图，脂肪图成像，化学位移成像等科研功能

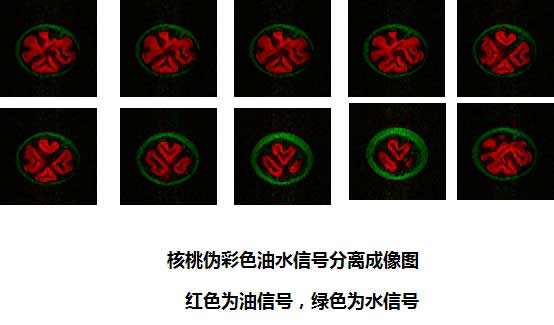

实验数据：
