GY-CTNMR-10 核磁共振成像
产品简介

核磁共振应用越来越广泛,因此在不少大专院校的物理专业及医学院的某些专业,开始 设这类教学实验,为此我公司设计廉价高性能核磁共振成像教学仪器。它适用于物理、生物 和影像专业本科的教学。

产品详情

仪器特点

1、采用高磁能积磁钢,所以体积小;

2、磁体采用亚微米精度加工技术,所以磁场均匀度高;

3、磁体采用高精度恒温控制器,所以有较高的稳定性;

4、由于射频电路采用DDS技术,所以工作频率可以在保证高稳定度的前提下大范围(10-20MHz)高分辩率(1Hz)调节。

5、采用正交检波技术能精确的测量射频相位,这有利于物理理论工作者了解量子力学能级跃迁机理(核磁共振态密度理论);

6、本仪器可放入10mm大小样品所以主要用于教学,还可以作一些少量的科研工作。如树叶、尺寸较小的种子、小动物的组织切片等。在测量驰豫时间上可以作为分析测试仪器,如种子含油量测量、含水量测量等。


仪器功能

1、可编程脉冲序列发生器 ;

2、一维核磁共振成像 ;

3、二维核磁共振成像(包括频率空间编码和相位空间编码) ;

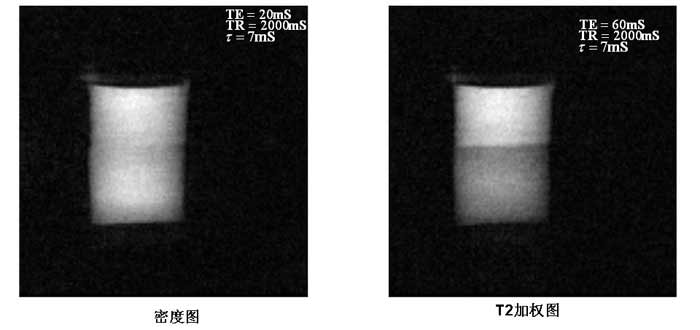

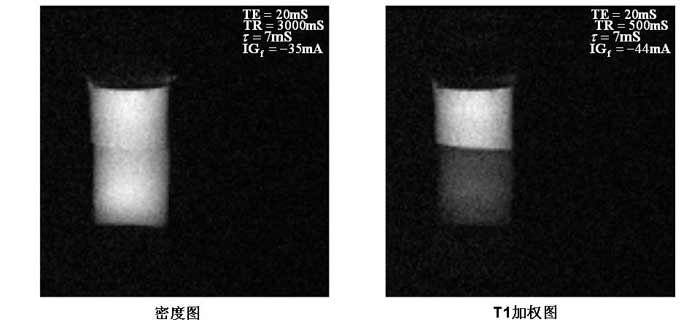

4、T1加权图、 T2加权图、 密度图

5、自旋回波测量 T2 ;

6、反转恢复法测量 T1 ;

7、梯度回波试验 ;

8、增加 5mm 射频线圈探头 可测量化学位移 (均匀度 1ppm )


仪器性能

1、磁场强度:0.44-0.46T ;

2、H 共振频率:18-20MHz 之间

3、磁极直径: 10cm ;

4、均 匀 度: 0.8ppm(5mm  空间) ;

5ppm (10mm  空间);

5、样品尺寸:<Φ10mm

6、图形分辩率:普通模式128×128(插值可达高512×512)

                        高分辩率模式256×256

7、温控稳定度:0.06K/2h 开机(2小时后);

8、图像畸变度:<5%
