60M量子计算
产品简介

HT-QCMRI60-5 60M核磁共振量子计算成像设备,采用的是场强为1.41T的永磁磁体为主体,以H和31P核双共振J耦合演化构成的二bit位量子逻辑门进行简单量子计算的教学仪器仪。本仪器主要特点均匀度0.3ppm(半高宽)高有良好的退相干性,良好射频均匀度(720度脉冲小于10%90度脉冲)可以获得良好的初态和控制精度,正交脉冲发生器和正交检波器实现任意位置Bloch球初态和Bloch球位置检测。

产品详情

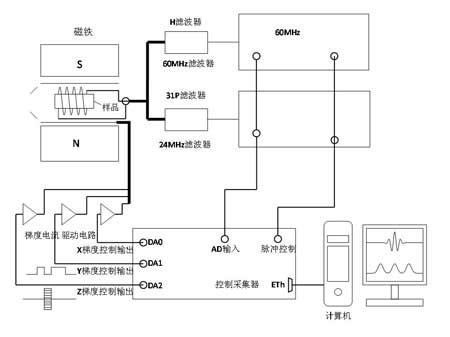

系统框图

一、主要实验功能:

1、了解最基本的Bloch球。

2、量子一位门的非门和相位门

3、量子二位门控制相位门、控制非门、0控制非门、交换门。

4、退相干效应观察。


二、本实验采用磷酸或磷酸三丁脂等材料利用H和31P强J耦合演化构造量子逻辑门,替代31C和H的二位量子计算。仪器结构如系统框图


三、匀场采用X、Y、Z、R2、X2-Y2、XY、XZ、YZ、Z3九组匀场线圈矫正磁场均匀度。


四、样品采用5mm核磁试管


五、详细仪器指标

1、磁场:1.41±0.05T

2、H共振频率:60MHz

3、31P 共振频率:24MHz

4、均匀度:0.3ppm

5、射频均匀度:5%

6、正交相位角精度5O。


六、其他成像类实验功能

1、一维核磁共振成像 ;

2、二维核磁共振成像;

3、三维核磁共振成像;

4、T1加权图、 T2加权图、 密度图

5、自旋回波测量 T2 ;

6、反转恢复法测量 T1 ;

7、梯度回波试验 ;

8、可测量化学位移 (均匀度 1ppm )

9、31P二维核磁共振成像;
