60M核磁共振谱仪(HF)
产品简介

GY-PNMR12-6HF  60MHz 核磁共振谱仪(H,F系统)

核磁共振在众多领域应用越来越广泛。其中“高分辨率核磁共振谱仪”主要工作观测是 有机化学结构与核磁共振谱图相关特征信息的对应关系,是化学结构分析的重要工具。

我公司推出的60MHz 常规磁体“高分辨率核磁共振谱仪”能清晰的分辨化学位移、还可以分辨由J-J耦合产生的微小分裂,从中得到化学结构信息,还具有维护费用低(无需液氮、液氦)、能满足有机化学结构分析教学实验和普通的科研工作。主要用于低分子有机化学结构分析和有机化学与物理化学的教学仪器。60MHz核磁共振谱仪采用“脉冲傅利叶变换核磁共振”技术由“磁铁”、“电气控制”、“气压源”和“计算机”部分组成。仪器采用恒温控制所以有较高的稳定度,采 用 匀场电源和气动旋转探头可以达到较高分辨率。

产品详情

功能

1、观察1H/19F谱的超精细结构和化学位移;

2、化学结构分析以及分子结构分析:

2、脉冲傅里叶变换核磁共振谱仪;

3、气动样品更换系统;


仪器参数

主要技术参数:

1、高场强永磁体,高分辨率仪器,自动匀场

可以实现多核测量1H, 19F,谱测量

2、氢谱测量部分:

①、H共振频率: 60MHz ;(永磁体)

②、H 谱测量(超精细结构J-J耦合测量和化学位移测量),

③、分辨率1.5HZ(0.02ppm)

④、磁极直径:12cm;

⑤、均匀度:1Hz(0.015ppm),

⑥、灵敏度10000:1(以98%酒精CH3峰为准)

⑦、恒温控制稳定度:0.001K/h 开机后 4 小时;

⑧、信噪比 10000:1,(以98%酒精CH3峰为准);

⑨、旋转边带 100:1(旋转频率100周每秒);

⑩、旋转频率:10-200Hz;

3、F谱测量部分

①、F共振频率: 56MHz

②、分辨率1HZ(0.011ppm)

③、均匀度:1Hz(0.011ppm)

④、灵敏度5000:1(以85%全氟三乙胺为准)


仪器尺寸重量

1、磁 铁尺寸:0.5m × 0.5m × 0.8m;

2、电气控制尺寸:0.5m × 0.5m × 0.8m ;

3、重量:GY-PNMR12-6 100Kg;


设备工作环境

1、常规实验室工作环境无特殊要求。

2、设备工作温度:0-30℃,环境相对湿度10%-80%。

3、工作电压∶220V,50Hz。

4、预热4小时,预热功率:1000W,稳定工作功率:500W



消耗品及配件:

消耗品:5mm样品管     50根;

  (以上消耗品用完后,校方也可到有关公司自行采购)

配件:PC机;压缩空气泵;打印机。

60M核磁共振谱仪实验数据介绍:

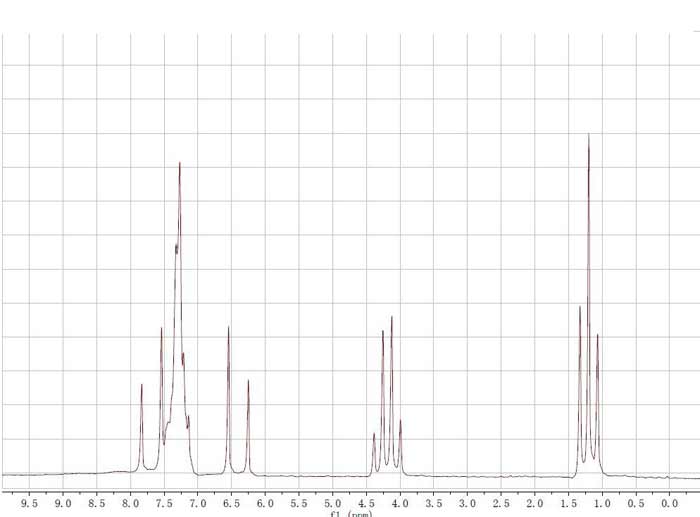

肉桂酸乙酯H谱
